ミストシステム

ミストシステム

高圧ポンプで「細かく」「ドライ」なミストを発生。

ミストポンプ(加圧ポンプ)はミスト装置の心臓部です。
ミストポンプにより加圧された水が口径のきわめて小さなミストノズルから押しだされ、細かなミ ストを発生させます。圧力が高くなればなるほど水粒子は細かく、ボリューム(粒子数)は多くな ります。圧力が低いと濡れないミスト、いわゆるドライミストにはなりません。当社のミストポン プは、すべて高圧ポンプ(7MPa)で、ミスト装置に適した仕様になっています。

高圧(7MPa)ミストポンプの特徴

当社の取り扱うミストポンプはすべて7MPaまで加圧する高圧プランジャーポンプです。

  • 全機種「プレッシャースイッチ」付。
  • 全機種「電磁弁」付。
  • 全機種「アンローダーバルブ」、「水圧計」付。
  • 全機種サーモスタットリリーフバルブ付。
  • プレミアムポンプには、ポンプの延べ稼動時間を表示する「アワーメーター」を装備。
  • オプションとして、高圧”プレミアム”機種は電磁弁とプレッシャースイッチを「フロースイッチ」に取り替えることもできます。
  • 特注にて流量の大きなポンプも生産可能です。

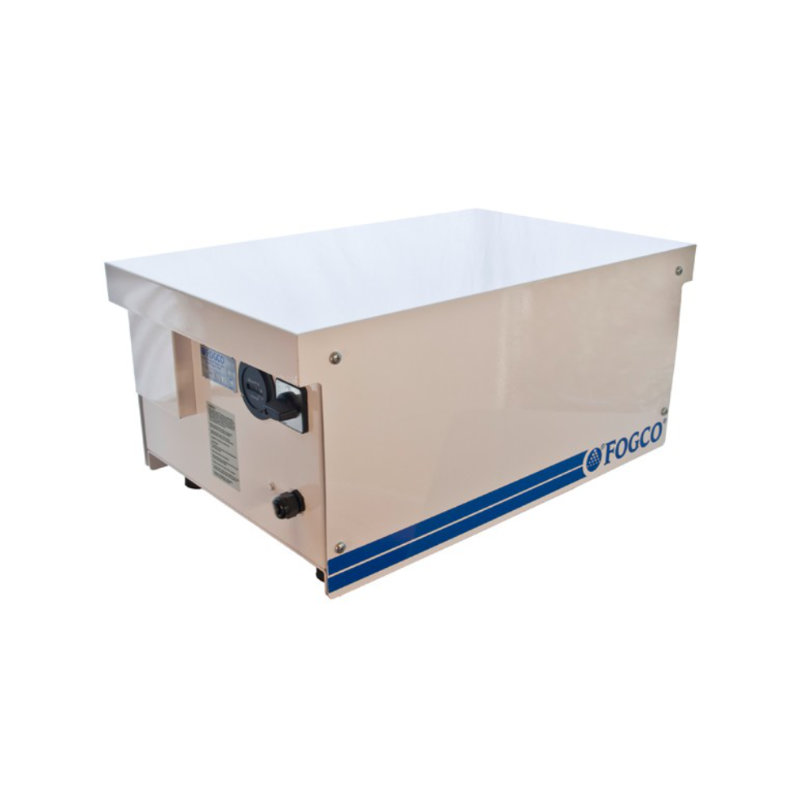

高圧プレミアムポンプ

プレミアムポンプは、トラブルフリーに設計されたミスト用高圧プランジャーポンプです。
通常より大きなポンプを使用し、ベルト駆動にすることにより、稼働スピードを遅くし、非常に低音で振動が少なく、長時間の使用を可能にした高圧ミストポンプです。

主な特長と仕様

  • 7MPaまで加圧し、ミスト装置に求められる機能をすべて装備した高品質の加圧ポンプ
  • 換気扇つき収納カバーつき
  • 24時間/日稼動可
  • 加圧ポンプの延べ稼動時間を表示する「アワーメーター」つき
  • 設置場所は屋内、屋外いずれも可
  • ロースピードの4ポールモーターを採用し、プリードライブタイプのため極めて静かに稼動します(48dB以下)
  • パワーコード(180Cm, 3芯12AWG)つき
  • オイル交換:500時間ごと
  • 1次側給水水圧:0.25~0.52MPa
  • サイズ:W66+10(継手)xD42xH30cm
  • 重量:41Kg
  • 給水管との接続:入、出とも3/8”メスねじ

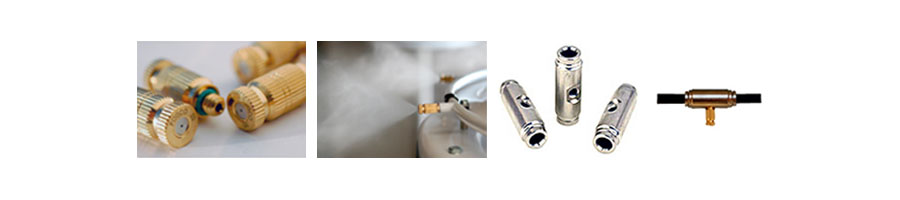

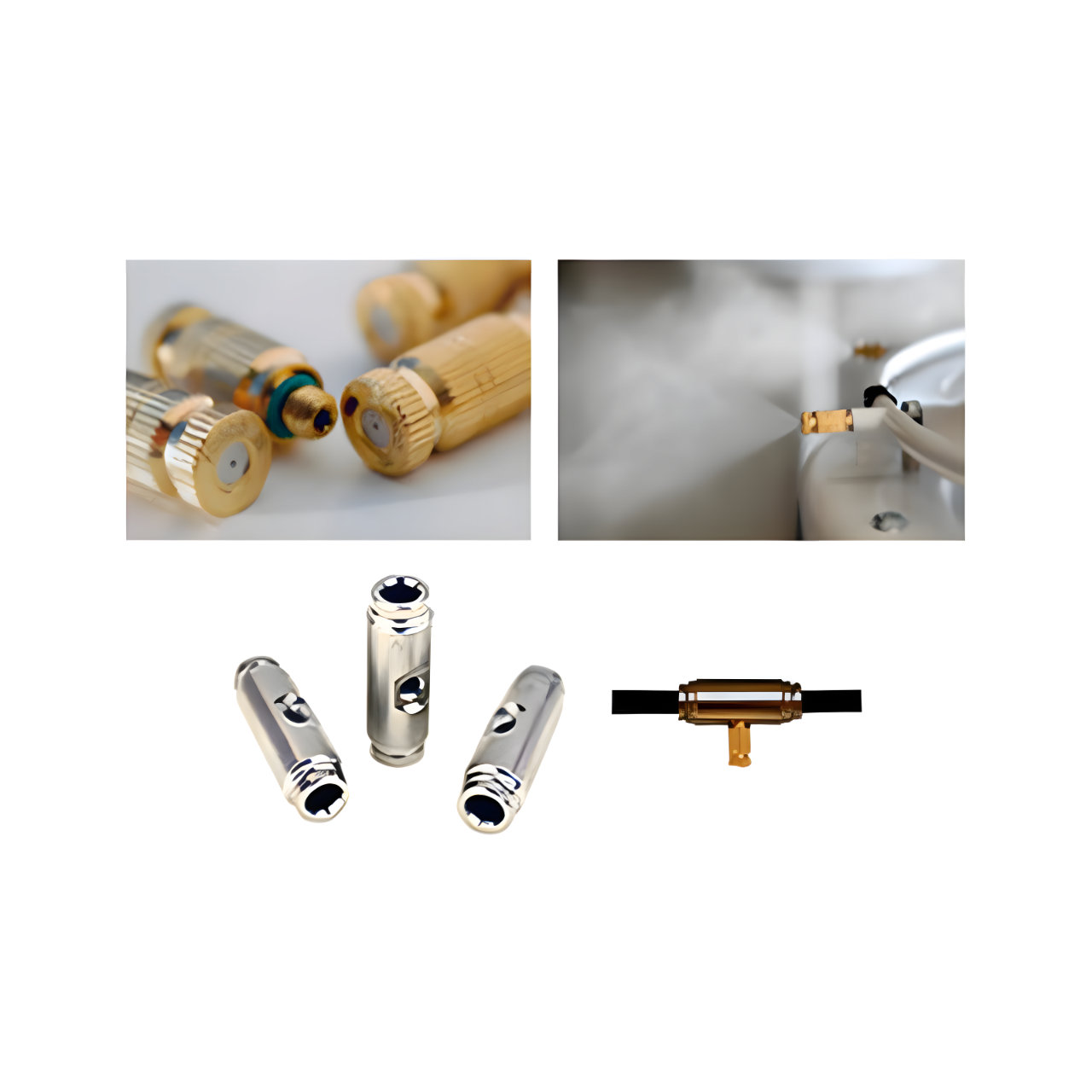

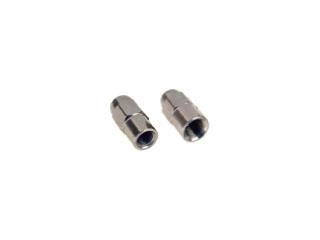

ミストノズル&ノズルアダプター

ドライなミストを噴霧する極細(口径0.15mm)のミストノズルをはじめ、ミストノズルを取り付けるアダプターは目的にあわせて選択できるよう、新製品を加え、さらに充実の品揃えとなりました。

耐久チューブ&ジョイント部品

給水管にチューブを使用し、チューブのつなぎやノズルの取り付けにSlip-lokジョイント部品を採用すると施工を簡単に短時間ですませることができます。
チューブは柔軟性のあるナイロン製で簡単に切断できるので、施工現場で長さの調整ができ、事前の加工作業が不要です。
またSlip-lokの接続部品は手で取りつけ、取り外しが簡単にでき接着剤や溶接・ハンダ付け
が要りません。したがって、この組み合わせは施工コストを大幅に節減する経済的な配管システムです。

ご利用シーン

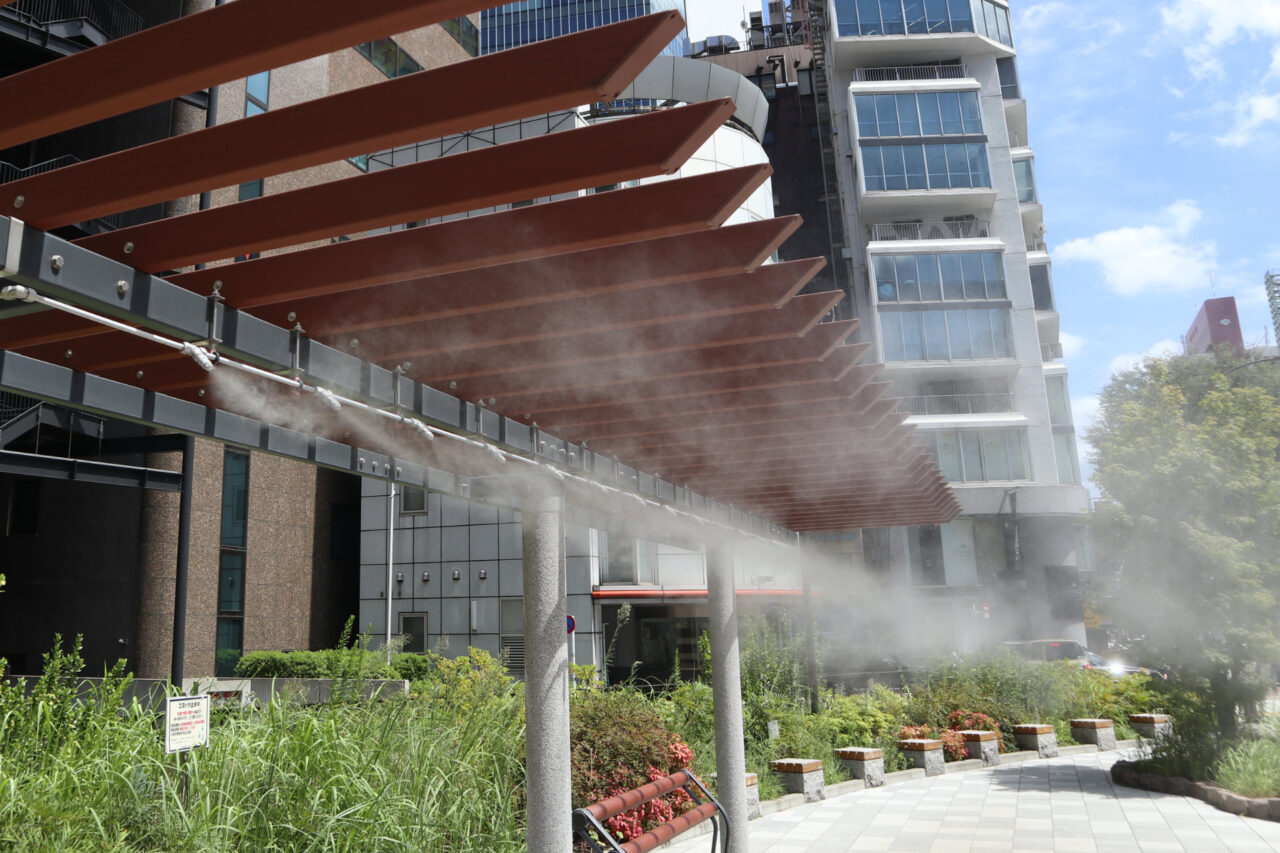

屋外の冷却

地球温暖化とともに、ミスト装置は今までになかった“屋外”を冷却する装置として注目を集めています。
1基のミストポンプを使用した1ユニットのミスト装置で広いスペースを冷却することができ、費用対効果が極めて高い冷却装置です。

お勧めする施設

  • ショッピングセンター
  • テーマパーク
  • イベント会場

など

屋内の冷却

ミストの気化熱による冷却効果は屋内にも活用できます。大気の温度が高く、湿度が低いほど冷却効果は高まります。“屋内”にミスト装置を使用する場合に、特に留意すべき点は、屋内の換気システムです。換気扇、ルーフファンなどを装備して空気の循環、換気を良くし、ミストによって湿度が高まった空気を屋外に排出することによって湿度を上げず温度をより下げることができます。お勧めする施設

  • すべての工場(特に過熱処理を必要とする工場)
  • 自動車の整備工場
  • 倉庫

など

ミストファン

ミストファンはミストの冷却効果や加湿効果などの効率を高めるために開発されたミスト専用の送風機です。内蔵されている送風ファンの働きで、ミストノズルから噴射されたミストを遠くまで運び、その効果をより広い範囲に及ぼすことができます。

お勧めする施設

  • 施設(ハウス)栽培
  • ショッピングセンター
  • イベント会場

など

加湿

ミスト装置は微細なミストを噴霧し周囲を濡らすこと無く湿度を高めることができます。
一定の湿度を保つことが必要な業種ではこの加湿効果を活用することにより生産性・収益性の向上を図ることが期待できます。

お勧めする施設

  • 紙製品の加工工場
  • 印刷工場
  • 植物園

など

ハウス加湿・冷却

施設(ハウス)栽培の生産者の方にとって、生産性をいかに上げるかが、常に大きな関心事です。ミスト装置は夏場の施設内の冷却、乾燥時の加湿による湿度管理装置として効果的に使用されています。
ハウス栽培の先進国オランダでは、照明、CO2、湿度、温度など施設内の環境を制御することによって高い収量、生産性を実現し、高い評価を得ています。その中でも飽差(ほうさ)制御によるミスト装置が注目を浴びています。飽差とはある温度、湿度の空気にどれだけ水蒸気が入るかを示す値で、この値は植物が気孔を開き、CO2を取りこむ際に大きな影響を与えるとされています。植物がCO2を取りこむ最適な環境を作り、生産性を向上するとして、飽差センサーを装備したミスト装置は期待されています。

冷却として使用する場合施設内の換気が重要になります。湿った空気を換気し、湿度が上がることを抑えることにより、ミストの気化を促進、施設内の温度をより下げることができます。

防臭・抗菌

ミスト装置にはごみの集積・処理場などの固形物に起因する悪臭、養豚場、養鶏場など動物の排泄物や腐敗が発生する悪臭などを抑制する効果があります。
事実、ミスト装置は1950年代に牛舎や養鶏場向けに導入されたのがそもそものはじまりといわれています。大気中に浮遊するダイオキシン、硫化水素、メタンガスなどの無臭で揮発性の有毒ガス対策にも有効です。ミスト装置の給水管に混入器を使用して、無害な消臭剤・中和剤を混入すると消臭効果を一層高めることができます。

お勧めする施設

  • ごみの集積所
  • 養鶏場
  • 養豚場

など

防塵

ミスト装置が稼働すると、ミストの水粒子は大気中に拡散し、呼吸により体内に吸い込んでしまう0.1~1000ミクロンの粉塵を包み込み地面に落下させる防塵効果を発揮し、空気の清浄装置としてすぐれた機能をもっています。

お勧めする施設

  • 建築現場
  • 産廃集積所
  • ごみの集積所

など

ウィルス対策

インフルエンザなど毎年流行するウイルス対策としてミストによる加湿は効果的です。
病院や高齢者介護施設などウイルス対策が必要とされ、尚且つ加湿器ではカバーしきれない広い範囲を加湿する際、ミスト加湿装置は最適で、広い範囲を、すばやく、経済的に加湿し、ウイルス対策を行ないます。

演出効果

機能的な効果に加え、ミスト噴水に代表されるビジュアルな演出効果がミスト装置にはあります。
噴水などに比べ、既設の施設でも大きな改修工事なしで設置でき、手頃なコスト的で新しい景観を創ることができます。

お勧めする施設

  • リゾートホテル/旅館
  • レストラン
  • キャンプ場

など

施工実例

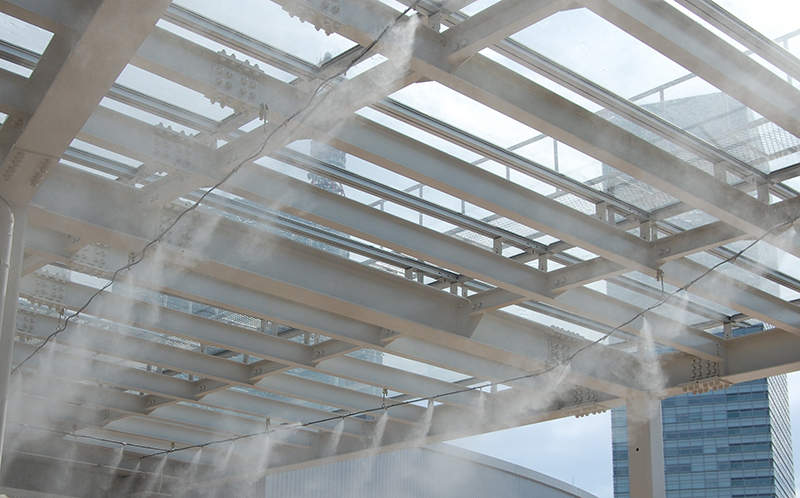

  • 屋外冷却

    ショッピングセンターのエントランスエリアに冷却ミストを設置。

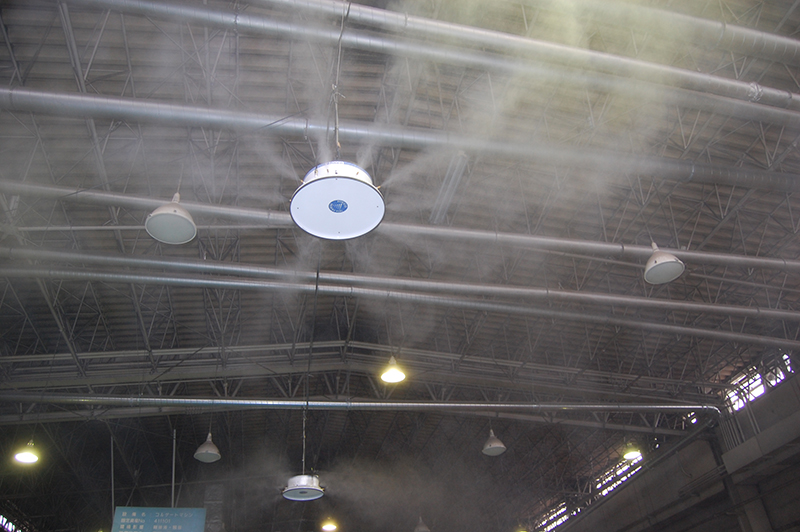

  • 屋内冷却

    空調の使用できない半屋外の作業場の熱中症対策としてミストを設置。
    ミスト専用ファン「レボルーションII」の使用で気化を促進、低い天井でも濡らさず冷却。

  • 加湿

    ミストによる加湿でインフルエンザなどのウイルス対策。

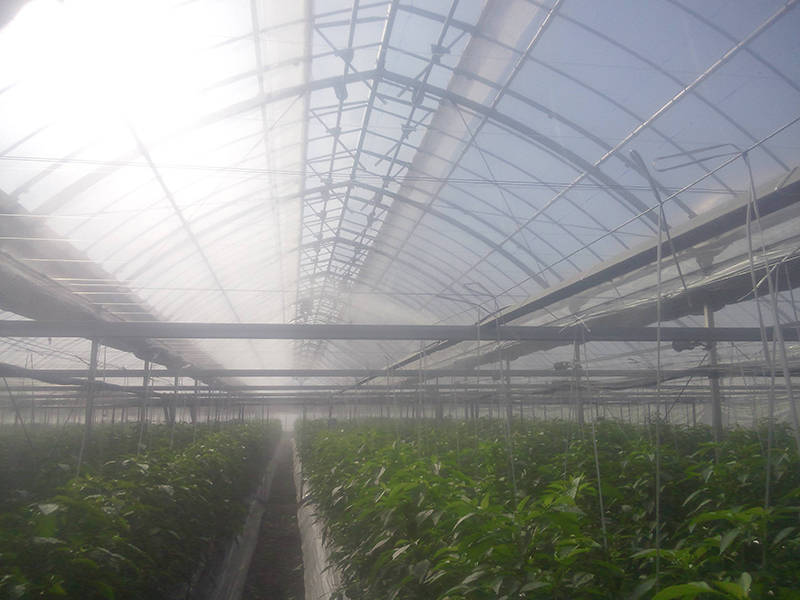

  • 農業施設

    施設内の湿度管理としてミストを導入。飽差による制御で収量アップを目指します。

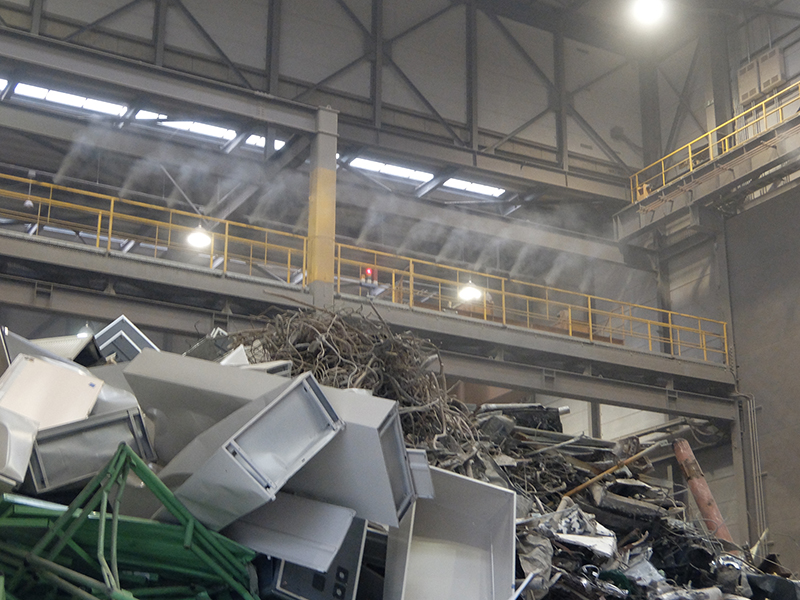

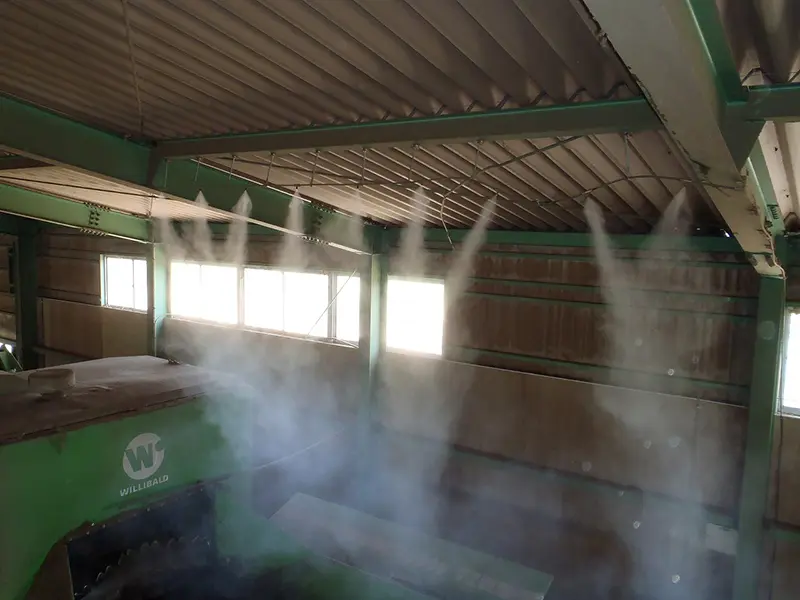

  • 粉塵対策

    作業環境対策及び施設周囲への粉塵対策として廃棄物置場にミストを設置。

  • 演出効果

    冬季のイルミネーションとコラボレーション。ミストがイルミネーションをより際立て、幻想的にイメージに。

商品情報

3/8"耐久チューブ

稼動水圧7.0MPaまで使用できる3/8”耐圧チューブ。高圧加圧ポンプで加圧された給水管に使用できます。
給水ラインに使用する30m/15m巻きとノズルを取り付けるミストラインに使用する60/74cmのストレートチューブが利用できます(ノズルをつける間隔は設置場所の環境、ミスト装置の目的に応じて設定します。必要に応じて切断し間隔を短くすることもできます)。
なお、加圧ポンプからの給水管にこのチューブを使用する場合、ミストに必要な水圧を保つため、最後のノズルまでの総延長距離は高圧ポンプの場合で80m、中圧加圧ポンプの場合は40mまでとしてください。

  • #92700・#90063

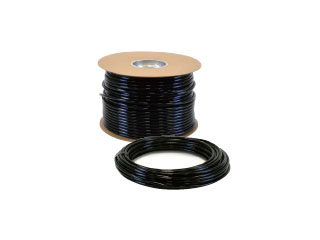

    3/8″耐久チューブ15m/30m

    • 外径9.5mm/内径5.5mm
    • 耐圧:7MPa
    • 最大流量:7.6L/分
    • ナイロン製
  • #929900・#92713

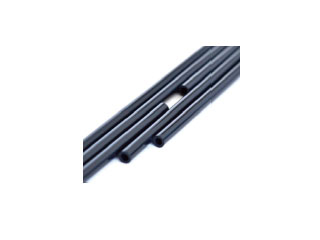

    3/8″耐圧ストレートチューブ60cm/74cm

    • 外径9.5mm/内径5.5mm
    • 耐圧:7MPa
    • 最大流量:7.6L/分
    • ナイロン製

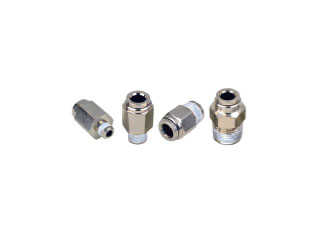

3/8"チューブ用ジョイント部品

3/8”チューブ用Slip-lokのジョイント部品(ニッケルクローム仕上げ)も稼動水圧7.0MPaまで使用できます。チューブとの接続、取り外しも簡単です。

  • #92630

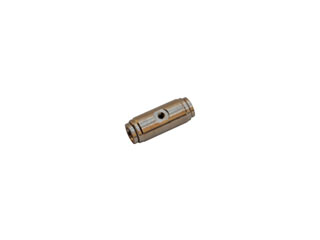

    3/8″Slip-Lok ミストノズル フィッティング

    ミストノズルを取り付けます。
    ノズル取付口10-24 メス(UNC)

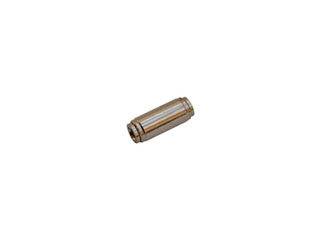

  • #92702
    3/8″Slip-Lok カップリング

    耐圧チューブの延長に使います。

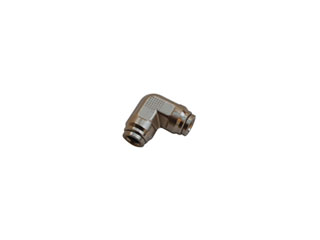

  • #92703

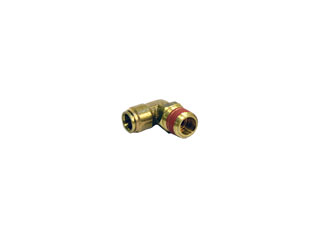

    3/8″Slip-Lok エルボ

    耐圧チューブを90°に曲げるときに使います。

  • #92704

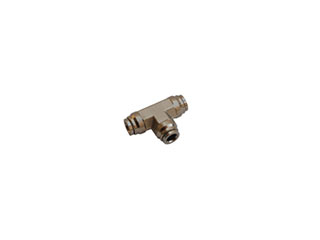

    3/8″Slip-Lok ティ

    耐圧チューブを2方向に分岐する時に使います。

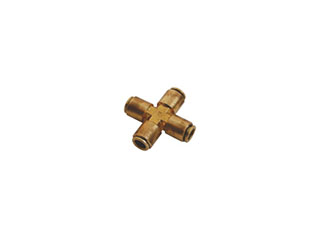

  • #93711
    3/8″Slip-Lok × 4方向

    耐圧チューブを3方向に分岐する時に使います。

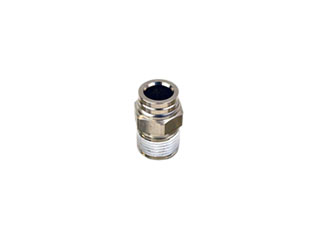

  • #92707

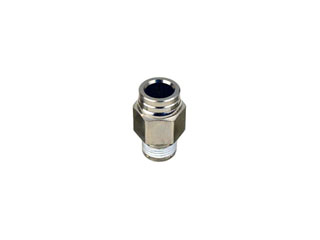

    3/8” Slip Lok x 3/8” オスねじ

    耐圧チューブを加圧ポンプにつなぐときに使います。

  • #92712
    3/8″ Slip Lok x 1/4″ オスねじ

    耐圧チューブを当社の耐圧電磁バルブや耐圧ポールパルプにつなぐときに使います。

  • #92507
    3/8″ Slip-Lok x 1/4” メスねじ

    耐圧チューブをミスト専用送風機「レボルーション」につなぐときに使用します。

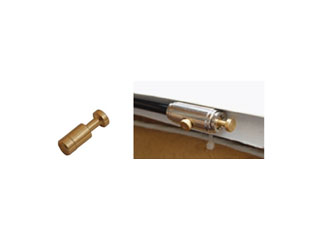

  • #92706
    エンドプラグ

    ミストラインの最後のSlip Lokに差し込んで上水栓として使います。

低圧チューブ

1次側給水口から加圧ポンプまでの加圧される前の給水管 に使用する12mmのナイロン製チューブです。
特にフィルターと加圧ポンプを接続する給水管には、 加圧ポンプの振動を吸収するこのチューブを使用してください。

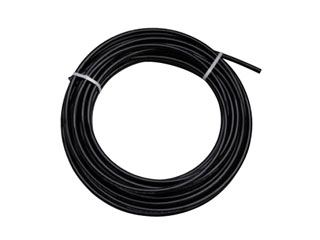

  • 12mm 低圧チューブ

    • 外径1/2″(12.7″mm)/内径9mm
    • 耐圧:1MPa
    • ポリエチレン製
    • 発注単位:1m より希望のメーター数で

12mmチューブ用ジョイント部品

  • #KC1203 12mm
    Slip Lok x 3/8” オスねじ

    低圧チューブを加圧ポンプにつなぐ時に使います。

  • #KL1203 12mm

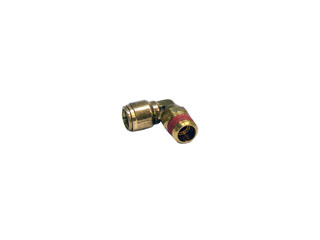

    Slip Lok x 3/8″ オスねじエルボ

    低圧チューブを加圧ポンプにつなぐ時に使います。

  • #KC1204 12mm
    Slip-Lok x 1/2″ オスねじ

    低圧チューブをフィルターハウジングや1/2″の配水管につなぐ時に使います。

  • #KL1204 12mm
    Slip-Lok x 1/2″ オスねじエルボ

    低圧チューブをフィルターハウジングや1/2″の配水管につなぐ時に使います。

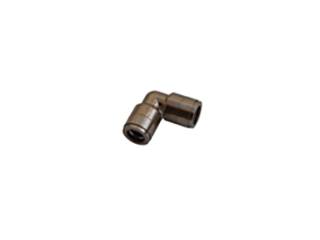

  • #KV12 12mm
    Slip-Lok エルボ

    低圧チューブを90°に曲げる時に使います。

  • #KU12 12mm

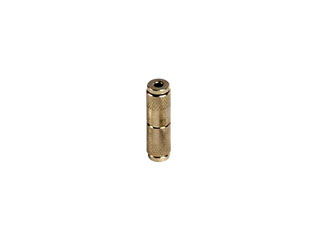

    Slip-Lok カップリング

    低圧チューブを延長する時に使います。

その他のジョイント部品

1次側の水源に立水栓に蛇口を取り付けて給水口とすることもできます。その際には下記のパーツ類が必要です。

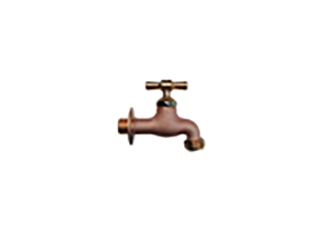

  • J2010
    3/4″ ねじ山付蛇口

    配水口に3/4″のインチ山のオスねじがついた蛇口

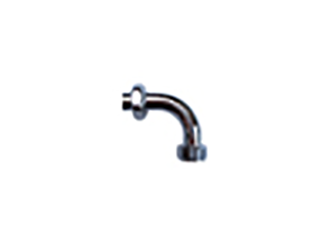

  • J2010 3/4″
    ねじ山付蛇口吐水パイプ

    配水口に3/4″のインチ山のオスねじがついた吐水パイプ。万能ホーム水栓に取り付けます。

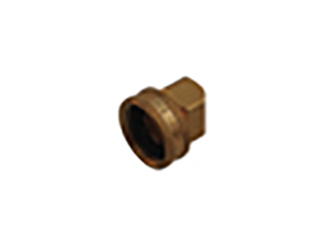

  • #92544
    3/4″インチ山メスねじ×1/2 メスねじソケット

    当社の3/4″インチ山ねじヤマ付蛇口にて威圧チューブをつなぐ時に使います。

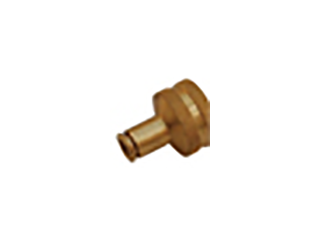

  • #92705 3/8″
    slip-lok蛇口アダプター

    3/4″インチ山メスねじ×3/8″Slip-lok。当社のねじ山付蛇口に耐圧チューブをつなげる時に使います。

ミストファン(送風機)

ミストファンはミストの気化熱による冷却効果や加湿効果などの様々なミストの効果を高めるために開発されたミスト専用の送風機です。
内蔵されている送風ファンの働きで、ミストノズルから噴射されたミストを遠くまで運ぶことができ、そのため一定の間隔でミストノズルを取り付ける通常のラインミストに比べ、ミストの気化率が高く、またはるかに広い範囲にその効果を及ぼすことができます。
目的や現場の環境に合わせ3種類のミストファンをご利用いただけます。

主な特長と仕様

  • 新製品「レボルーションⅡ」と「レボルーション」は360度全方向にミストを水平に噴射します。床からの高さがない農業用ハウスや工場にも適用できます。
  • 「レボルーション」の自立型は、設置が簡単で商業施設などに最適。複数使用で広いスペースをカバーします。
  • 新製品「エボルーション」は投光器のように、狙いを定めた個所にミストの効果を及ぼします。
  • ミストファンのON/OFFをミストポンプのON/OFFに連動させたい場合は、ミストポンプとミストファンを直接結線することも可能です。

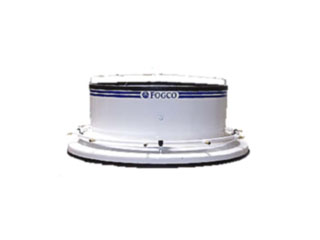

  • レボルーション(吊り下げ)タイプ

    • サイズ:W61cm x H26.6cm
    • 重量:18kg
    • 風量:2100cfm
    • リングの給水口:3/8” Slip Lok となっていますので、3/8” 耐圧チューブと簡単に接続することができます。

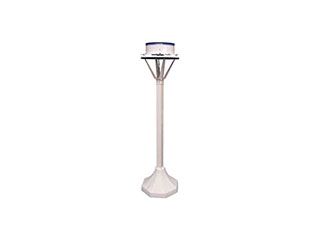

  • レボルーション(自立)タイプ

    • サイズ:W71.2cm x H216cm
    • 重量:20.3kg
    • 風量:2100cfm
    • 給水管:スタンドの支柱のなかに配管する3/8″耐圧チューブ6mが付いいています。3/8″Slip-Lokのジョイント部品をすれば簡単にメインの給水管に接続することができます。

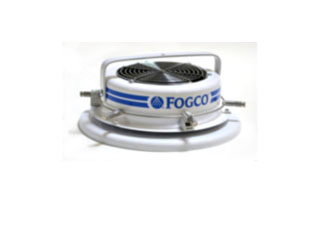

  • レボルーションⅡ

    • サイズ:W30 x H8.5cm
    • 重量:2kg
    • 風量:250cfm

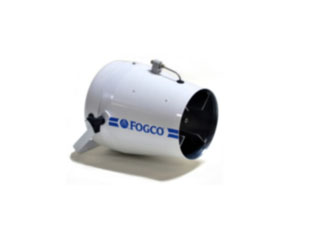

  • エボルーション

    • サイズ:W24cm x H20cm
    • 重量:2.7Kg
    • 風量:250cfm
